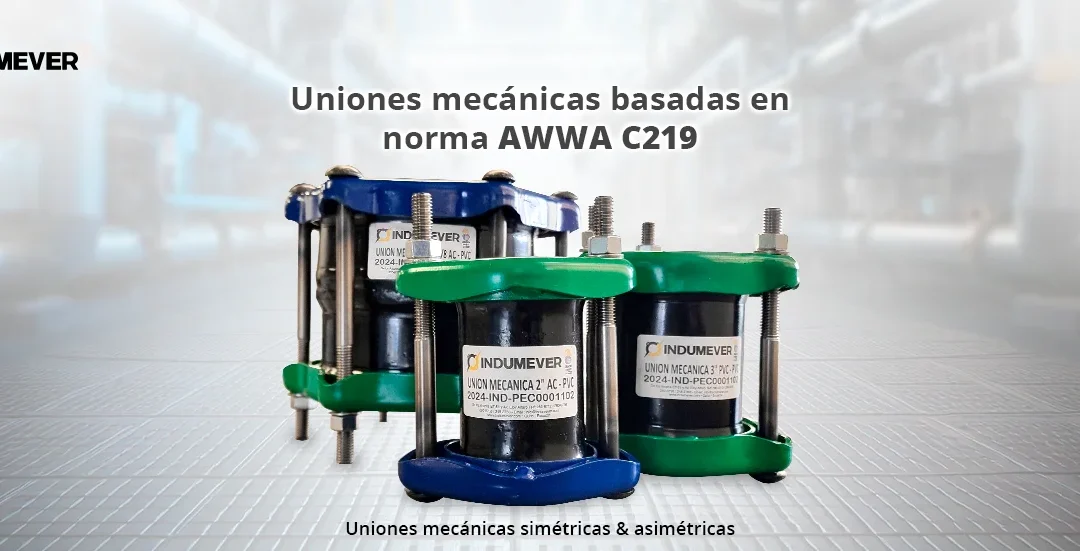

AWWA C219 uniones mecánicas, este contenido de blog fue escrito por INDUMEVER. Somos fabricantes de uniones mecánicas (comúnmente conocidas como Uniones mecánicas tipo Dresser o también conocidas como juntas mecánicas), fabricadas en acero laminado al caliente ASTM A36, para su desarrollo nos basados en la norma internacional AWWA C219, a continuación presentamos las características generales de nuestras uniones mecánicas:

TIPOS DE UNIONES MECÁNICAS:

SIMÉTRICAS: Se usan para unir tuberías y accesorios del mismo diámetro y tipo de tubería.

ASIMÉTRICAS: Se usan para unir tuberías y accesorios de diferente diámetro y tipo de tubería.

MATERIAL EN UNIONES MECÁNICAS:

TAPAS: Son de acero laminado ASTM A36.

RECUBRIMIENTO: Pintura electrostática.

PERNOS Y ARANDELAS: Son de acero inoxidable AISI 304.

TUERCAS: Las tuercas son de acero A36, galvanizadas bajo norma ASTM B633.

TAMBOR: Acero laminado, bajo norma ASTM A36

EMPAQUES: Neopreno ASTM D2000

    • NOTA: Si las uniones mecánicas se instalarán en ambientes altamente corrosivos (se recomienda previo al proceso de pintura) realizar el proceso de galvanizado por inmersión en caliente, bajo la norma ASTM A123, con el fin de brindar mayor durabilidad a las uniones mecánicas. Si usted requiere este proceso adicional debe comunicarle a su agente de ventas para que sea incluido dentro de su cotización.

PRESIONES DE TRABAJO:

Nuestras uniones mecánicas basadas en la norma AWWA C219, generalmente soportan una presión máxima de trabajo de 300  PSI.

  • NOTA: Si requiere que su unión soporte una presión mayor, se pueden fabricar bajo pedido del cliente para diferentes presiones, según el proyecto.

TABLA DE MEDIDAS TUBERÍA UNIONES MECÁNICAS DRESSER:

El detalle de medidas de las uniones mecánicas que fabricamos común mente se encuentran en el siguiente cuadro:



MEDIDAS TUBERÍA UNIONES DRESSER

DIÁMETRO

NOMINAL

Pulgadas

ACERO (mm)

PVC (mm)

ASBESTO

HD (mm)

ISSO (mm)

ASTM (mm)

2”

61

65 72
3” 89 90 98 100 100,6
4” 115 110 122 140 121,9
6” 5/8     170 160 175 180 175,3
8” 5/8    220 200 240 243 229,9
10” 3/4    275 250 282 295 281,9
10” 254
12” 3/4      325 315 340 345 335,3
14” 356 354     397,5
16” 407 400     452,1
18” 458       506

20”

508

530



  • Podemos fabricar medidas especiales para otras medidas de tuberías,  bajo pedido.

INDUMEVER., garantiza la calidad y funcionamiento de sus productos contra defectos de fabricación por el lapso de un año a partir de su entrega, no así por su mal manejo y manipulación.

La elección de la unión mecánica adecuada es crucial para garantizar la integridad y durabilidad de cualquier sistema de tuberías, especialmente en aplicaciones como: instalación de agua potable y sistemas de riego, trabajar con la mejor calidad, garantiza tus proyectos a largo plazo

Si necesitas comprar uniones mecánicas es muy fácil contáctanos a nuestro WhatsApp
